Stellwerk Okn


Bild: Stellwerk Ostkreuz Nord
Bild: Stellwerkskürzel
Bahnhof: Ostkreuz
telegrafische Abkürzung: Okn = Ostkreuz Nord
Bauart: elektromechanisches Stellwerk, Bauform Siemens & Halske 1912 mit Farbscheibenüberwachung, für S-Bahn:Gleisfreimeldeanlage (42 Hz) mit Gleisbildbedienelementen der Bauform GS II Sp 64 b
Standort: nördlich des Ringbahnsteiges
Inbetriebnahme: ?
Außerbetriebnahme: 31. März 2012
Stellbereich: Bahnhof Ostkreuz einschl. Kehranlage (nur Ringbahn + ehem. Nordringkurve)
Besonderheiten: -

zurück zur Stellwerksauflistung zum Bahnhof Ostkreuz

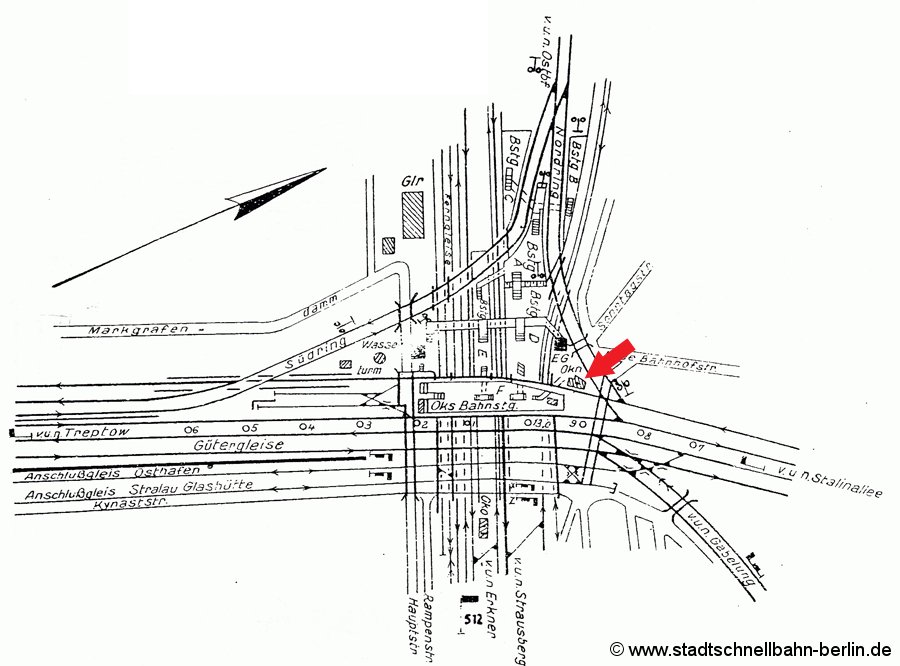

Bild: Gleisplan aus dem Jahre 1962

Gleisplan mit gekennzeichnetem Stellwerk aus dem Jahre 1962.

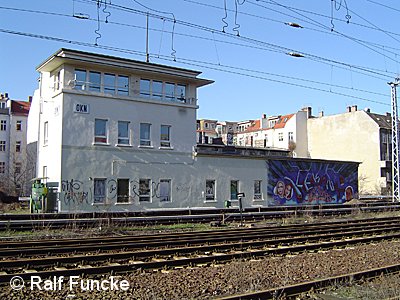

Bild: Stellwerk Okn - Außenansicht 1

Außenansicht - 1: das Stellwerk wurde im Zweiten Weltkrieg in Mitleidenschaft gezogen und im Jahre 1950 neu aufgebaut (20. Februar 2004).

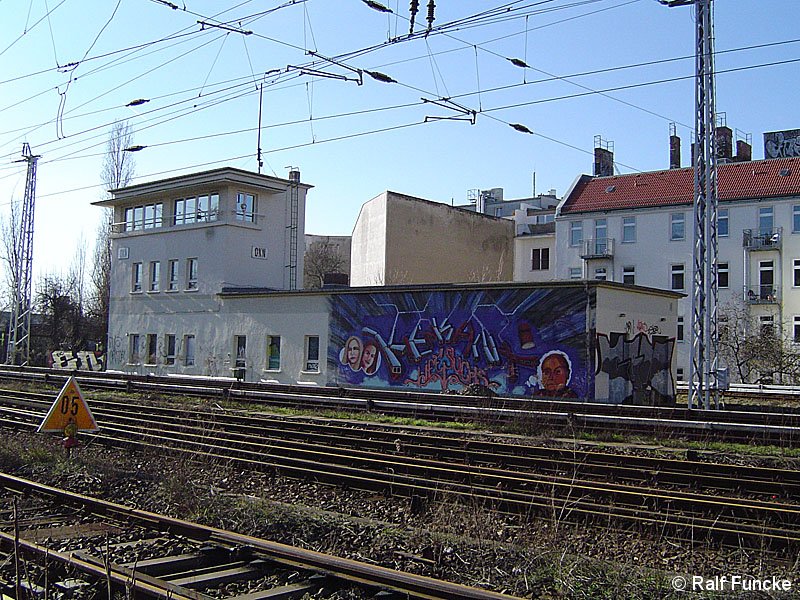

Bild: Stellwerk Okn - Außenansicht 2

Außenansicht 2: Graffiti gegen Graffiti - gut erdacht, doch Dumpfbacken gibt es auch in der Sprayerszene (20. Februar 2004).

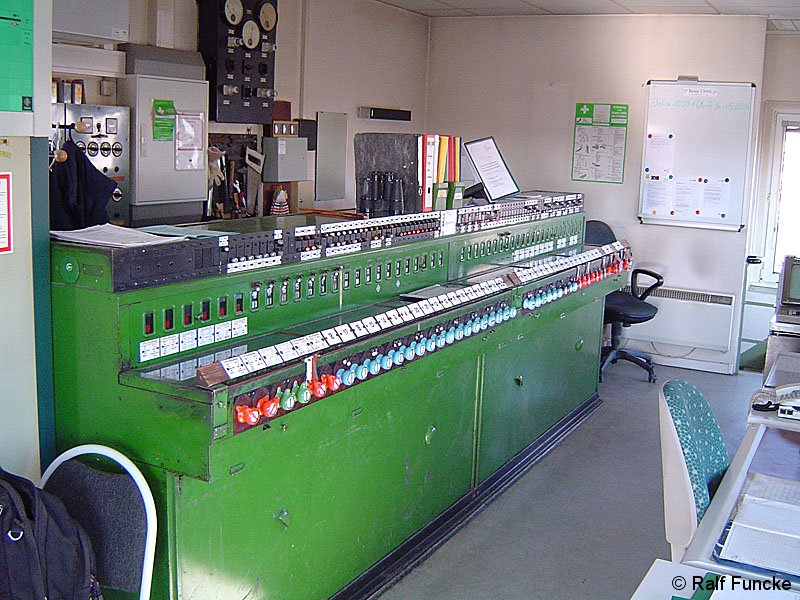

Bild: Stellwerk Okn - Hebelwerk 1

Hebelwerk - Gesamtansicht.

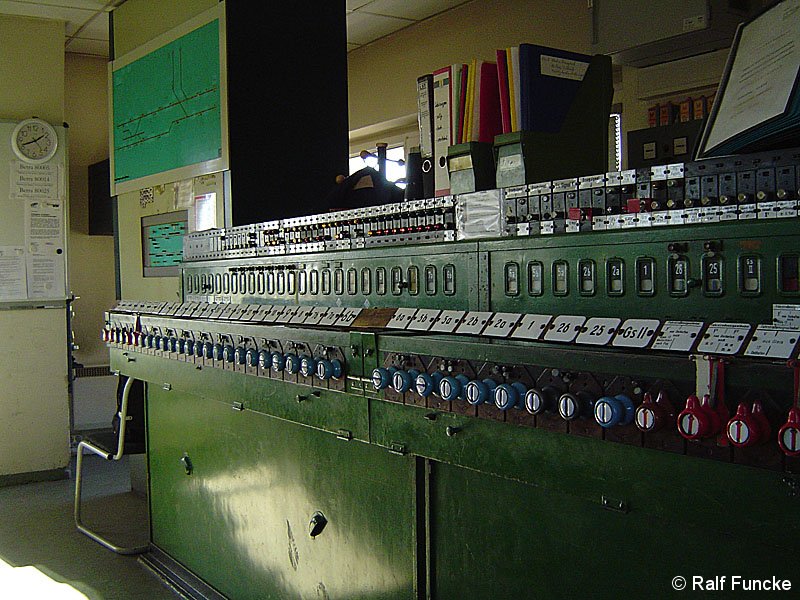

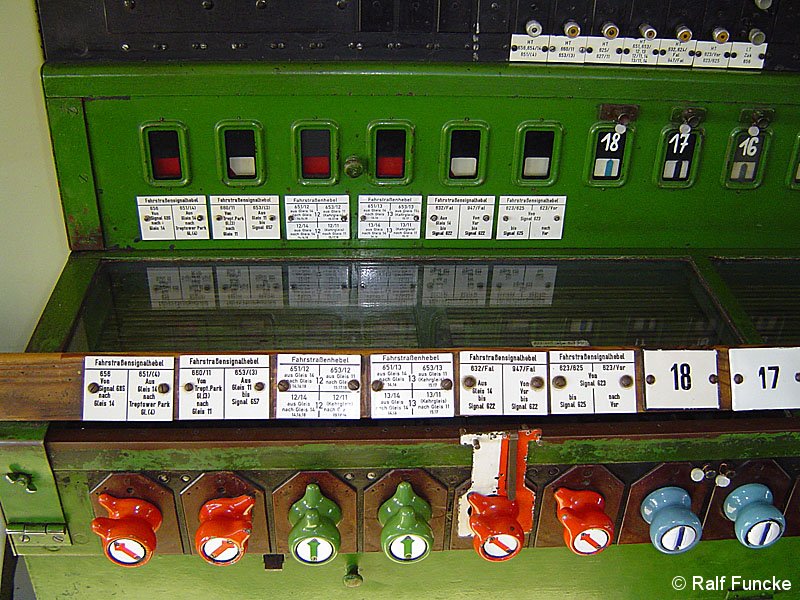

Bild: Stellwerk Okn - Hebelwerk 2

Detail des Hebelwerkes - 1.

Bild: Stellwerk Okn - Hebelwerk 3

Detail des Hebelwerkes - 2.

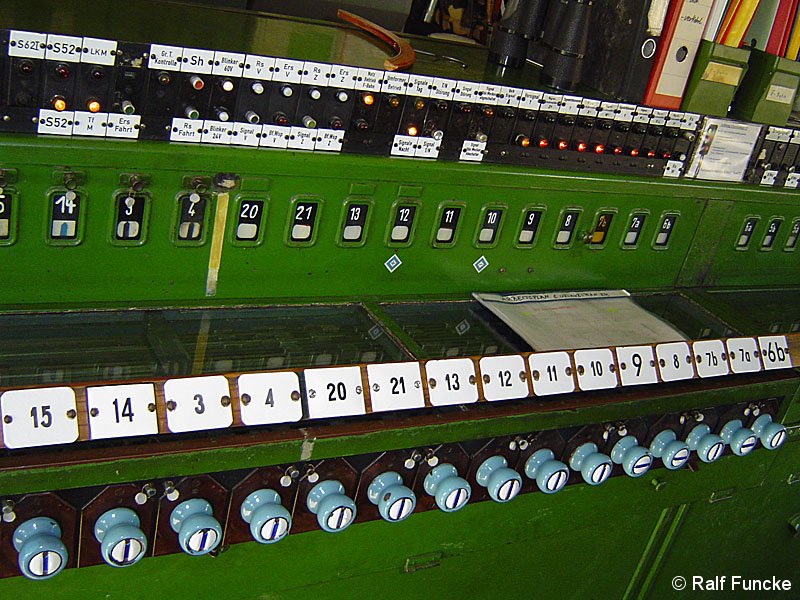

Bild: Stellwerk Okn - Hebelwerk 4

Detail des Hebelwerkes - 3.
Der Strich zwischen dem Feld 4 und 20 gibt die Trennung der Bedienelemente zwischen Fern- und S-Bahn an.

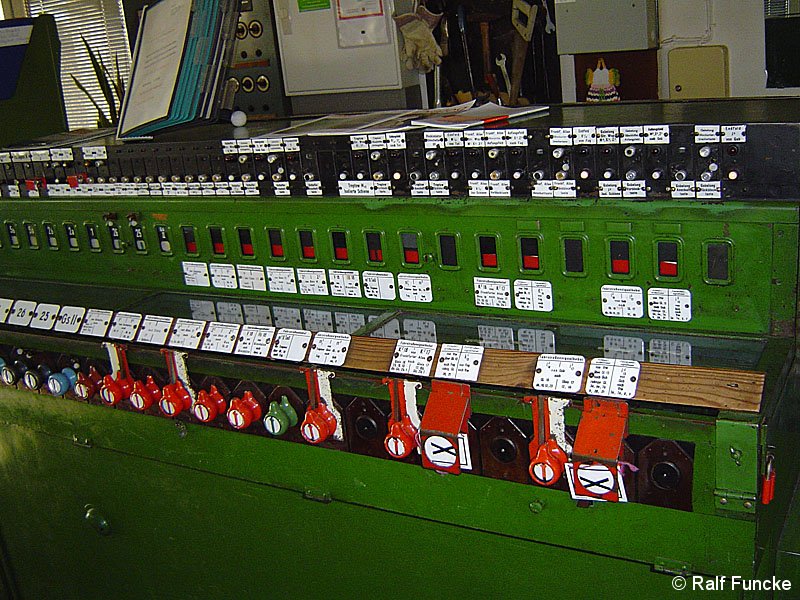

Bild: Stellwerk Okn - Hebelwerk 5

Detail des Hebelwerkes - 4.

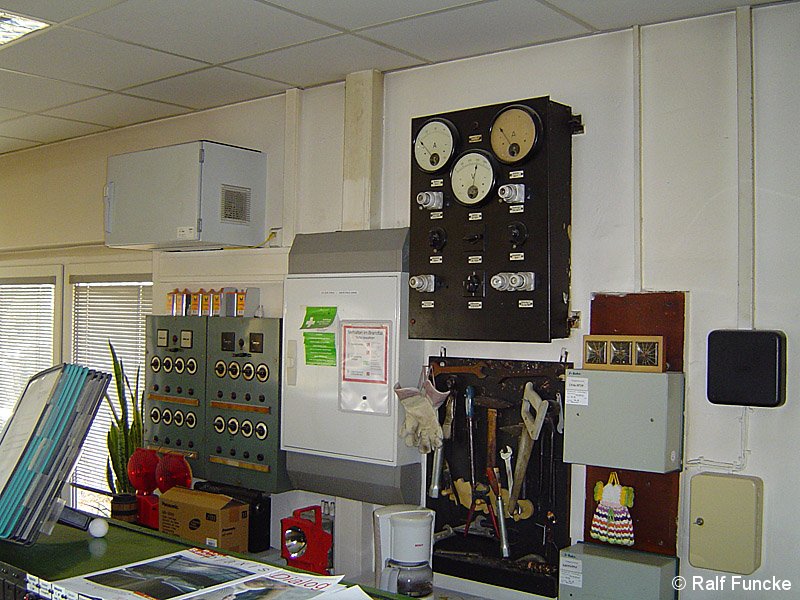

Bild: Stellwerk Okn - Überwachungsschalttafel

Überwachungsschalttafel der Stromversorgung.

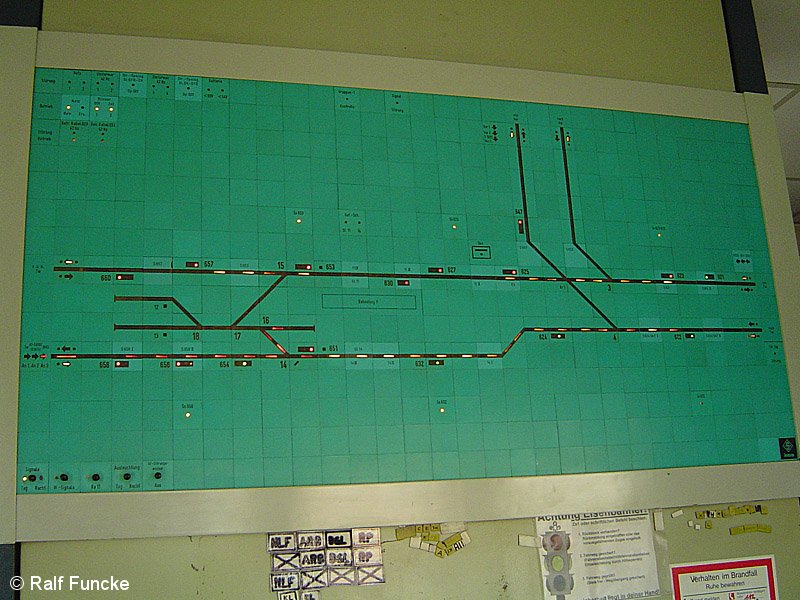

Bild: Stellwerk Okn - Gleisbildtafel

Die Gleisbildtafel zeigt den Stellbereich des Stellwerkes komplett an - inkl. der Nordringkurve zum Bahnhof Warschauer Straße.

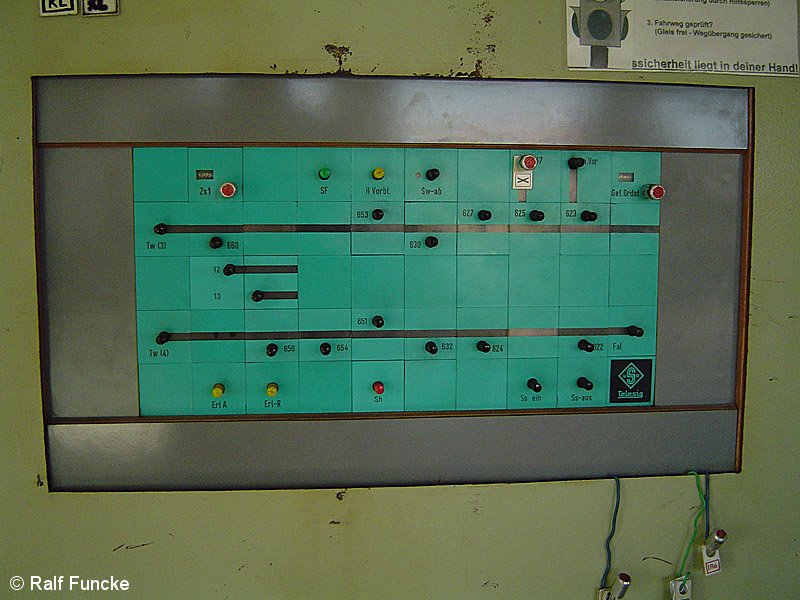

Bild: Stellwerk Okn - Bedientafel Signale

Bedientafel für die Signale.

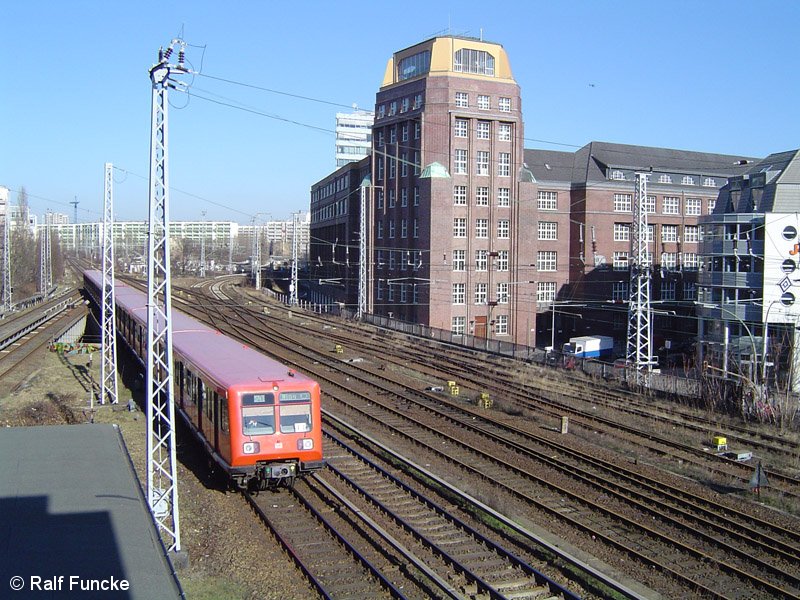

Bild: Stellwerk Okn - Blick nach Norden

Blick auf einen aus Frankfurter Allee eintreffenden Zug. Im Hintergrund die Gleise der Fernbahn mit der Verzweigung nach Lichtenberg (20. Februar 2004).

Bild: Stellwerk Okn - Biick nach Süden

Am Ringbahnsteig, Gleis 14 haltender Zug der Linie S42 (20. Februar 2004).
