Lichterfelde Süd - Lichterfelde Ost - Lankwitz


zurück zur Einleitungsseite


Der vorliegende Gleis- und Signalplan (Stand 1980er Jahre) wurde aus verschiedenen Fotos so gut wie möglich rekonstruiert.
Die Teltowkanalbrücke wurde nach dem Zweiten Weltkrieg nur eingleisig wiederhergestellt. Einige Hundert Meter nach Lichterfelde Süd waren die Gleise durch die Mauer unterbrochen.

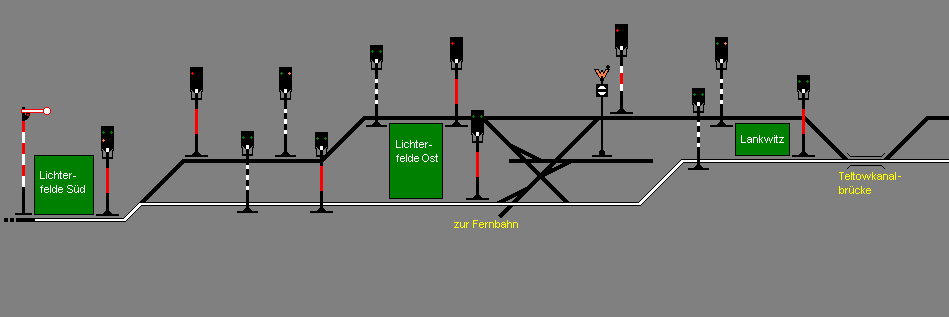

Bild: Signalplan 1

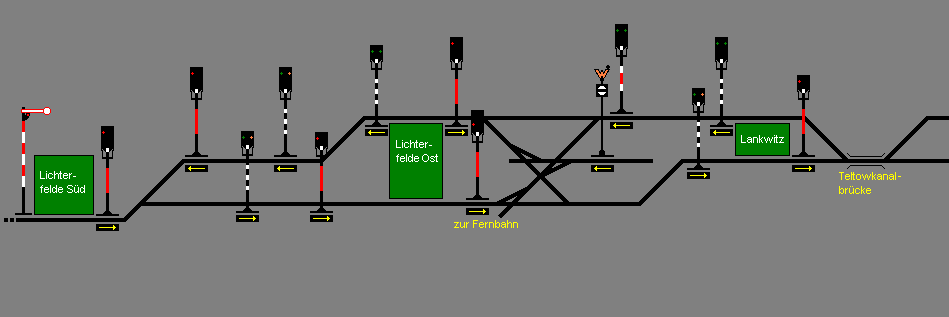

Die Signalverbindungen stehen nicht nur rechts, sondern auch links von dem Gleis für welches sie gelten (siehe gelber Pfeil).

Bild: Signalplan 2

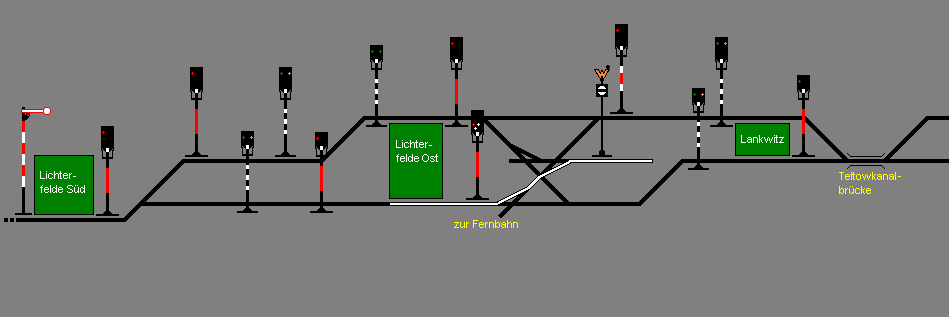

Fahrt aus Richtung Lankwitz über Lichterfelde Ost nach Lichterfelde Süd.

Bild: Signalplan 3

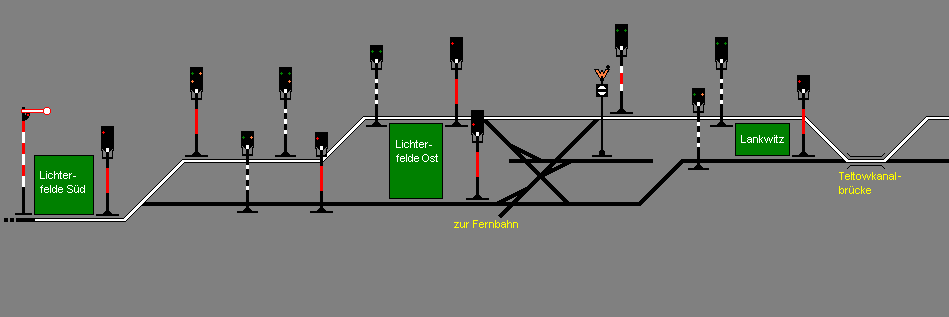

Fahrt von Lichterfelde Süd über Lichterfelde Ost Richtung Lankwitz

Bild: Signalplan 4

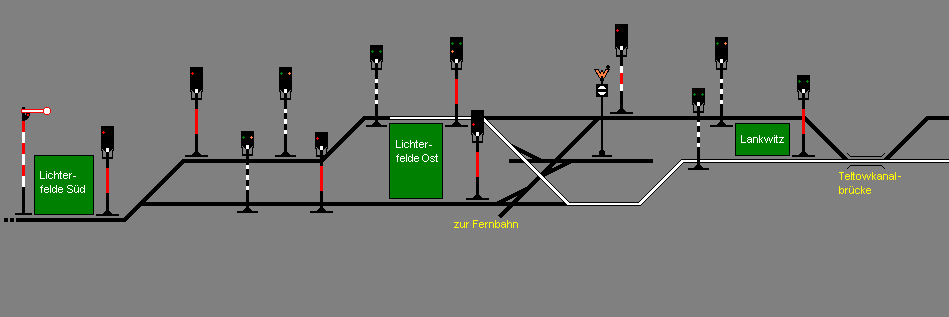

Fahrt von Lichterfelde Ost Richtung Lankwitz.

Bild: Signalplan 5

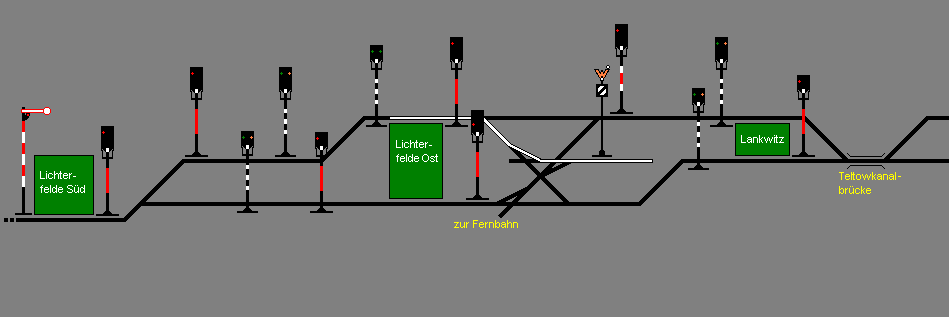

Lichterfelde Ost - Einfahrt ins Kehrgleis.

Bild: Signalplan 6

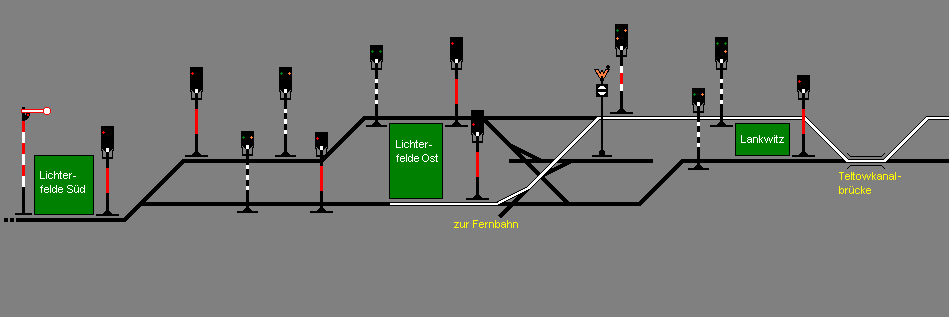

Lichterfelde Ost - Ausfahrt Kehrgleis .

Bild: Signalplan 7

Lichterfelde Ost - Einfahrt ins Kehrgleis.

Bild: Signalplan 8

Lichterfelde Ost - Ausfahrt Kehrgleis.

Bild: Signalplan 9

Fahrt aus Richtung Lankwitz bis Lichterfelde Ost.
