AB 70S

Automatischer Streckenblock Entwicklungsjahr 1970 für S-Bahn
Der AB 70 bzw. AB 70S ist ein programmierbarer automatischer Streckenblock in Relaistechnik. Er wurde von der Deutschen Reichsbahn der DDR in Zusammenarbeit mit der Industrie entwickelt.

Abzw. Vsr

Abzweigstelle Vsr - heutige Lage unterhalb der Modersohnbrücke zwischen den S-Bahnhöfen Warschauer Straße und Ostkreuz. Hier trennt(en) sich die Zuführungsstrecken der Ringbahn (Nord- und Südringkurve am Bahnhof Ostkreuz) von der Ostbahn. Vermutlich im Jahre 1903 wurde das Stellwerk Vsr in Betrieb genommen. Die Abkürzung Vsr steht höchstwahrscheinlich für "Verbindung Stadtbahn-Ring". Das Stellwerk ging am 30. November 1986 außer Betrieb (Ersatz durch Gleisbildstellwerk Wrs) und wurde schon am 2. Dezember 1986 abgerissen.

Vier Weichenhebel befanden sich in diesem sehr engen Stellwerk. Eisenbahner, die dort tätig waren, bereiteten diese vier sehr viel Arbeit.
© Historische Sammlung der DB AG

Abzweigstelle

Eine Abzweigstelle ist eine Bahnanlage der freien Strecke, wo Züge ein Gleis der freien Strecke unter Freigabe desselben für einen anderen Zug verlassen oder in ein solches Gleis einfahren können.

Quelle:
Fahrdienstvorschrift der DR; Ausgabe vom 15. Juni 1970

Ad-Zähler

Einrichtung zum Verhindern einer Zwangsbremsung bei gewollter Vorbeifahrt an haltzeigenden Signalen.
Um unberechtigten Vorbeifahrten an haltzeigenden Hauptsignalen zu verhindern, wird beim Passieren des Signals eine Zwangsbremsung ausgelöst. Um nun bei gewollten Vorbeifahrten (z.B. auf schriftlichen Befehl oder Ersatzsignal Zs1) keine Zwangsbremsung auszulösen, muß bei Vorbeifahrt am Fahrsperrenbock der Ad-Zähler heruntergedrückt werden. Erst nach dessem Passieren ist der Ad-Zähler wieder loszulassen.
Gleichzeitig schaltet ein Zählwerk eine Nummer weiter, die gesamte Bedienhandlung ist mit Unterschrift im Fahrsperrenbuch nachzuweisen.

Woher stammt der Begriff Ad-Zähler?
Kann bei Signalstörungen ein Signal nicht auf Fahrt gestellt werden, wird die Vorbeifahrt mittels eines schriftlichen Befehles erteilt. Da dieses Überbringen sehr zeitaufwendig ist (Fußwege vom und zum Stellwerk), wurde das Ersatzsignal Zs1 im Jahre 1935 offiziell eingeführt.
Schon im Jahre 1927 wurde dieses Signal erstmals auf der Vorortstrecke Potsdamer Vorortbahnhof - Lichterfelde Ost versuchsweise eingeführt, zu diesem Zeitpunkt hieß es noch nicht Zs1. Das Signal ersetzte den Befehl A, Teil d der damaligen Fahrdienstvorschrift. Und so erhielt der Hebel die Bezeichnung Ad-Zähler.

Quelle:
Die eleganten Rundköpfe; Schmiedecke/Müller/Hiller; Verlag GVE; 2003

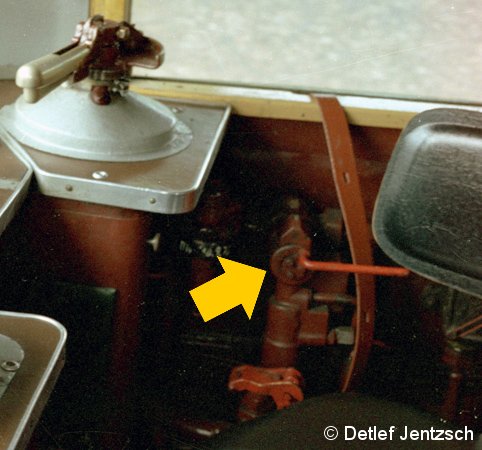

Der Ad-Zähler verhindert das Auslösen einer Zwangsbremsung. Darunter das Notbremsventil der Bauart Ackermann.
© Detlef Jentzsch

alte Wannseebahn

Bezeichnung für die Strecke von Zehlendorf nach Wannsee über Schlachtensee. Sie wurde 1874 erbaut und erschliesst die Siedlungen an Schlachtensee, Nikolassee, Griebnitzsee und Wannsee.

Ausweichanschlussstelle

Eine Ausweichanschlussstelle - kurz Awanst - ist eine Bahnanlage der freien Strecke, wo Züge ein an das Streckengleis angeschlossenes Gleis unter Freigabe des Streckengleises für einen anderen Zug bedienen dürfen.

Quelle: Fahrdienstvorschrift der Deutschen Reichsbahn, gültig vom 1.Februar 1962
